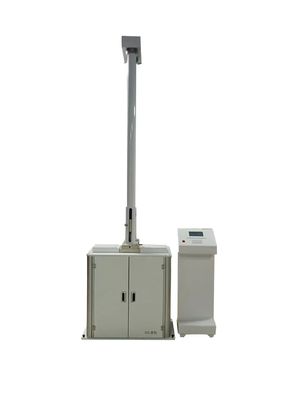

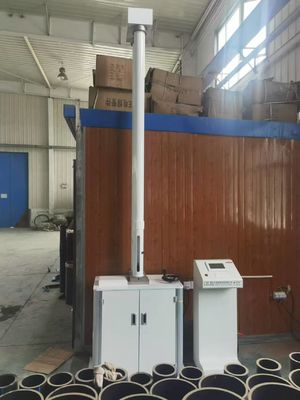

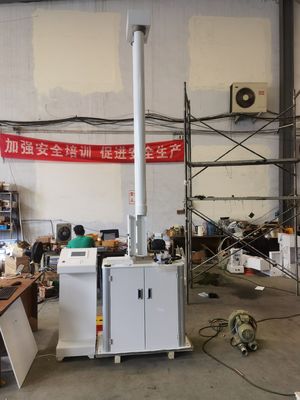

دستگاه آزمایش ضربه سقوط

1اصل:

دستگاه آزمایش ضربه قطره مناسب برای لوله های مختلف (لوله های تامین آب PVC-U، لوله های فاضلاب، لوله های تامین آب با فشار پایین، لوله های تامین آب با فشار پایین، لوله های فوم هسته ای،لوله های بادی دو طرفههمچنین برای تعیین عملکرد مقاومت ضربه خارجی صفحات پلاستیکی سفت مناسب است.محصول با استاندارد صنعت JB/T9389 و شرایط فنی دستگاه آزمایش ضربه وزن سقوط و استاندارد ملی GB/T14152 مطابقت دارد.، GB/T14153، GB/T6112؛ همچنین با GB/T5836، GB/T10002 مطابقت دارد.1GB/T100023، GB/T13664 ، GB/T16800 ، GB/T18477 ، JB/T5125 ، JTT/529-2016 و سایر استانداردهای روش آزمایش.

2.استفاده :

برای آزمایش ضربه نمونه های مواد غیر فلزی یا محصولات مانند لوله های پلاستیکی، شیشه، سرامیک و غیره مناسب است.این یک ابزار آزمایش است که برای ارزیابی مقاومت ضربه مواد استفاده می شود.

3شاخص های فنی:

1حداکثر انرژی ضربه: 300J

2جرم بدن چکش: 0.5kg6.3kg

3شعاع انحرافی سر چکش: یک برای هر یک از d25R50 و d90R50؛

4ارتفاع ضربه: 2000mm و کمتر

5خطای ارتفاع ضربه: ±2mm

6مشخصات نمونه: Φ16mm Φ800mm

7منبع برق: 220 ولت، 50 هرتز

8ابعاد کلی: 900*800*4100mm

9وزن ماشين: 380 کيلوگرم

4استانداردهای مربوطه:

ZBN72026 "شرایط فنی دستگاه آزمایش ضربه چکش"

GB/T14152 "روش آزمایشی برای مقاومت در برابر ضربه خارجی لوله های ترموپلاستیک، هنگامی که دست ساعت می چرخد"

GB/T14153 "قواعد کلی روش های آزمایش ضربه چکش برای پلاستیک های سفت"

GB6112 "روش آزمایشی مقاومت به ضربه لوله ها و لوازم جانبی ترموپلاستیک (روش کاهش وزن) "

GB/T10002.1 " لوله های پلی وینیل کلرید سخت (PVC-U) برای تامین آب"

GB/T10002.3 "الواح فاضلاب زیرزمینی و فاضلاب استفاده از لوله های سخت پلی وینیل کلورید (PVC-U) "

GB/T13664 "الواح نازک و سفت پلی وینیل کلرید (PVC-U) برای آبیاری با فشار پایین"

GB11548 "روش آزمایشی مقاومت به ضربه ورق های پلاستیکی سفت (روش چکش ریز) "

JB/T5125 "پایپ های سخت پلی وینیل کلرید کشاورزی"

JTT/529-2016 نطفه های پلاستیکی برای پل های بتنی

GB/T8814 "پروفایل های پلی وینیل کلرید (PVC) جامد برای درب ها و فریم های پنجره"

GB/T5836.1 " لوله های پلی وینیل کلرید جامد برای تخلیه ساختمان"

GB/T 19472.1-2004 "سیستم لوله های ساختاری دیواری پلی اتیلن دفن شده (PE) بخش 1: لوله های لوله ای دو دیواری پلی اتیلن"

5پیکربندی سخت افزار و ترکیب سیستم:

1کنترل کننده قابل برنامه ریزی تایوان دلتا

2، صفحه لمسی تایوان دلتا (هفت اینچ)

3، مجموعه ای از گیرنده های فتو الکتریکی کوریا اونتوکوس

4، مجموعه ای از رمزگذاری کننده های فوتو الکتریکی

5، مجموعه ای از سیستم گام زدن و کاهش سرعت.

6، مجموعه ای از سیستم های زنجیره ای

7، مجموعه ای از نمونه های آلومینیوم

8بدن چکش، سر چکش و صندلی چکش به صورت استاندارد مجهز هستند.

9، مجموعه ای از دستگاه های برداشت نمونه.

10. يک مجموعه از سيستم هاي ضد ضربه ي ثانوي

11. يک مجموعه از سيستم جذب الکترومغناطيسي

6.اصول آزمایش:

لوله یا پروفایل مورد آزمایش را بر روی میز کار نصب کنید، ارتفاع نمونه را طوری تنظیم کنید که سطح بالای نمونه درست در لبه پایین سیستم کنتراست فوتو الکتریکی باشد.انتخاب سر چکش و وزن با توجه به الزامات استاندارد ملی، و ترکیب چکش ضربه؛ تنظیم الکترومغناطیسی ارتفاع سیستم جذب، آسیاب چکش؛ آزمون نقطه؛ سقوط چکش ضربه از یک مکان بالا،مشاهده شکستگی لوله یا پروفایل، یک یا کمتر نشان می دهد که مقاومت ضربه لوله یا پروفایل خوب است و بیش از یک نشان می دهد که مقاومت ضربه عملکرد ضربه خوب نیست.

7مراحل آزمایشی:

A.نمونه نصب:

1.1 برق را روشن کنید و درب حفاظت از نمونه را باز کنید.

1.2 نمونه برخورد نصب شود و ارتفاع نمونه تنظیم شود به طوری که لبه بالای نمونه درست در نزدیکی سطح تماس سیستم فوتو الکتریکی باشد.

ب.چکش ضربه را انتخاب کنید:

1 مدل سر چکش را مطابق با الزامات استاندارد انتخاب کنید.

2 چکش ضربه را مطابق با الزامات استاندارد ترکیب کنید.

ج.آزمایشات:

3.1 ارتفاع سیستم جذب الکترومغناطیسی را تنظیم کنید، پنجره مشاهده را باز کنید، چکش ضربه ترکیبی را وارد کنید و آن را به الکترومغناطیس جذب کنید.

3.2 ارتفاع ضربه را تنظیم کنید

3.3 بلند شدن به ارتفاع تعیین شده

3کلید آزمون ۴ نقطه ای

3.5 نتایج آزمایش با توجه به آسیب نمونه ها داده می شود.
