نام

اتاق آزمایش دمای ثابت و رطوبت

مقدار

1 مجموعه

استاندارد

1. GB11158 شرایط فنی اتاق آزمایش با دمای بالا

2. GB10589-89 شرایط فنی اتاق آزمایش دمای پایین

3. GB10592-89 شرایط فنی اتاق آزمایش با دمای بالا و پایین

4. GB/T10586-89 شرایط فنی اتاق آزمایش گرما رطوبت

۵. روش آزمون GB/T2423.1-2008 در اتاق آزمایش با دمای پایین

۶. روش آزمایش GB/T2423.2-2008 برای اتاق آزمایش با دمای بالا

7. روش آزمایش اتاق آزمایش گرما رطوبت GB/T2423.3-2006

8. روش آزمون GB/T2423.4-2008 برای گرما مرطوب متناوب

۹- GB/T2423.22-2002 روش آزمایش برای تغییر دمای

۱۰. روش آزمایش اتاق آزمایش دمای پایین IEC60068-2-1.1990

۱۱. روش آزمایش اتاق آزمایش درجه حرارت بالا

12. آزمون درجه حرارت بالا GJB150.3

13. آزمون درجه حرارت پایین GJB150.4

14 GJB150.9 آزمایش گرما رطوبت

ویژگی ها

طراحی شکل کامل، ظاهر با کیفیت بالا، تجهیزات کم سر و صدا، کار ساده، ایمن و قابل اعتماد

اقلام ممنوع برای تجهیزات تجربی

1آزمایش و یا ذخیره نمونه از مواد قابل احتراق، انفجاری و فرار

2نمونه های مواد خوردنی برای آزمایش یا ذخیره سازی

3آزمایش یا نگهداری نمونه های بیولوژیکی

4آزمایش یا ذخیره نمونه های منابع الکترومغناطیسی قوی

اندازه جعبه داخلی و جعبه خارجی

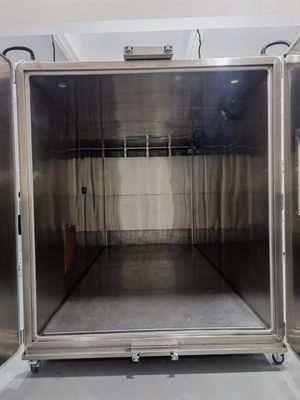

اندازه جعبه داخلی: (W*H*D) 2000mm*2000mm*2000mm

محدوده دما

-40 تا +150 درجه

محدوده رطوبت

20٪ 98٪

محدوده کنترل دما و رطوبت

ثبات کنترل

دمای ±0.5°C؛ رطوبت ±2%

یکنواخت توزیع

دمای ±2.0°C؛ رطوبت ±3.0%

قطعنامه

دمای: 0.01°C رطوبت: 0.1%R.H

زمان گرم کردن

میانگین 3°C/دقیقه، گرمایش غیر خطی

زمان خنک شدن

متوسط 1°C/دقیقه، خنک کننده غیر خطی

حد دمای

حداکثر دمای +150°C؛ حداقل دمای -70°C

معرفی کوتاه ساختار جعبه

کل به سه ترکیب تقسیم شده است: آزمایشگاه، کابینت کنترل الکتریکی و اتاق ماشین آلات: سمت چپ بالا آزمایشگاه است،که از مخزن آزمایشگاهی لایه عایق حرارتی تشکیل شده است، و یک درب به سمت چپ برای ورود و خروج استفاده می شود؛ کابینت کنترل الکتریکی در سمت راست قرار دارد، و پانل آن عمدتا از یک کنترلگر دما تشکیل شده است،یک دکمه سوئیچ، و یک چراغ نشان دهنده خطای حفاظت؛ اتاق ماشین در زیر آزمایشگاه قرار دارد و شامل فیلترها، شیر های سولنویدی، قطعات مدار، کمپرسورها و سایر لوازم جانبی است.

مواد پوسته

رنگ صفحه فولادی

مواد داخل جعبه

SUS#304 صفحه فولاد ضد زنگ

مواد عایق

فوم سخت پلی اورتان + پشم شیشه ای

فشار

1 فشرده سازی از فوم سیلیکونی

سقف

دوتا قفسه از فولاد ضد زنگ با ارتفاع قابل تنظیم در جعبه هست

بخاری

استفاده از تایوان وارد شده فولاد ضد زنگ باله نوع لوله رادیاتور لوله گرمایش

مرطوب کننده

طراحی بطری مرطوب کننده تقسیم شده

فن

موتور

گره تمدید فولاد ضد زنگ

چرخ بادی آلیومینیومی با چند بال

سیستم خاص تزریق و گردش هوای تنظیم پذیر

درب جعبه

درب تک، درب دوگانه، دستگیره صاف بدون واکنش

شیشه خلاء سه لایه برای بزرگ کردن پنجره

گرمایش الکتریکی، خنک کننده اتوماتیک، روشنایی LED

مخزن آب

1 مخزن آب قابل برداشتن (آسانی برای تمیز کردن)

1 پمپ آب رسانی خودکار (به طور خودکار آب رسانی را از مخزن پایین تر به لایه بالا حمل می کند)

دستگاه هشدار کمبود آب

سه پایه

قسمت پایین بدن هواپیما مجهز به 4 چرخ جهانی متحرک پلی اورتان است.

ویژگی های سیستم خنک کننده

تکنولوژی تنظیم خودکار چند مرحله ای ظرفیت بار

کمپرسور ~ کمپرسور فرنچ "Tecumseh"

نوع کنسندر ~ باله با فن خنک کننده تایوان

تبخیر کننده ~ تنظیم خودکار چند مرحله ای ظرفیت بار

دریچه گشایش ~ قطعات وارداتی اروپایی و آمریکایی

یخچال ~ یخچال یخچال یخچال یخچال یخچال

لوازم جانبی ~ خشک کن، جدا کننده روغن، پنجره یخچال، و غیره...

تصویر کنترل کننده

روش کنترل

سیستم کنترل دمای تعادل و رطوبت (BTHC) SSR را به شیوه PID کنترل می کند، به طوری که مقدار گرم کردن و رطوبت بخش سیستم برابر با از دست دادن گرما و رطوبت است.بنابراین می تواند به طور پایدار برای مدت طولانی استفاده شود.

ویژگی های کنترل کننده

طراحی تحقیق و توسعه مستقل

کنترل کننده منطق قابل برنامه ریزی

صفحه نمایش LCD رنگی

نوع کلید مستقیم صفحه لمسی

دمای و رطوبت در همان زمان کنترل قابل برنامه ریزی

صفحه نمایش چینی و انگلیسی

صفحه نمایش بزرگ 7 اینچی رنگ واقعی

کنترل کننده LCD بزرگ با کنتراست بالا و تابع روشنایی پس زمینه قابل تنظیم.

مشخصات کنترل کننده

دقت: دمای ±0.1°C، رطوبت ±1%R.H

رزولوشن: دمای ± 0.1رطوبت ± 0.1% RH

با عملکردهای آمادگی و هشدار حد بالا و پایین

انتخاب سیگنال ورودی دمای و رطوبت PT 100Ω*2 (قامپ خشک و لوله مرطوب)

9 گروه تنظیمات پارامتر کنترل P.I.D، محاسبه خودکار P.I.D

اصلاح خودکار لامپ خیس و مرطوب

عملکرد نمایش صفحه نمایش

اتخاذ نوع دیالوگ صفحه نمایش، نیازی به ورودی کلید، صفحه نمایش به طور مستقیم لمس گزینه ها

تنظیمات دمای و رطوبت (SV) و مقادیر واقعی (PV) به طور مستقیم نمایش داده می شوند

می تواند شماره برنامه اجرا شده در حال حاضر، بخش، زمان باقی مانده و زمان چرخه را نشان دهد

·وظیفه زمان تجمعی عملیات

درجه حرارت و رطوبت ارزش تنظیم برنامه در یک منحنی گراف نمایش داده می شود، با عملکرد اجرای منحنی برنامه نمایش در زمان واقعی

با یک صفحه ویرایش برنامه جداگانه، هر صفحه می تواند حداقل 5 بخش از درجه حرارت، رطوبت و زمان ورودی

زبان چینی و انگلیسی می توانند به صورت خودسر تغییر کنند.

صفحه نمایش خطای فوری نمایش داده می شود.

صفحه نمایش می تواند برای روشنایی پس زمینه تنظیم شود

عملکرد حفاظت از صفحه نمایش را می توان به عنوان تایمر، تایمر یا خاموش کردن دستی تنظیم کرد.

ظرفیت برنامه و توابع کنترل

گروه های برنامه در دسترس: حداکثر 120 PATTEN

ظرفیت حافظه قابل استفاده: 1200 SEGMENT در کل

دستورات تکراری: هر دستور می تواند تا 999 بار اجرا شود

تولید برنامه سبک مکالمه را اتخاذ می کند، با توابع مانند ویرایش، پاک کردن و ورودی.

تنظیمات زمان SEGMENTS 099Hour59Min

با حافظه برنامه خاموش، آن را به طور خودکار شروع و ادامه به اجرای توابع برنامه پس از روشن شدن

منحنی های گرافیکی می تواند در زمان واقعی در طول اجرای برنامه نمایش داده شود

با توابع برنامه ریزی شده شروع و خاموش کردن

با تابع تنظیم تاریخ و زمان

عملکرد قفل کلید و صفحه نمایش (LOCK)

کمپرسور

کمپرسور فشرده کننده فرنچ مارک "Tecumseh"

تصاویر کمپرسور

تهویه کننده

نوع باله با فن خنک کننده تایوان

تبخیرگر

تنظیم اتوماتیک ظرفیت بارگذاری چند بخش از نوع باله

دریچه گشایش

اجزای وارداتی از اروپا و آمریکا

مواد خنک کننده

یخچال های منجمد سازگار با محیط زیست (آمریکا Honeywell یخچال های سازگار با محیط زیست R404A و R23)

ویژگی ها

استفاده از تکنولوژی تنظیم خودکار چند مرحله ای ظرفیت بار

تجهیزات کمکی یخچال

خشک کن، جدا کننده روغن، پنجره یخچال و غیره...

مخزن آب

1 مخزن آب داخلی

کیفیت آب

آب تصفیه شده یا آب تقطیر شده را اضافه کنید (آب شیر کثافت دارد، که به راحتی لوله را مسدود می کند و بر آزمایش محصول تأثیر می گذارد)

دستگاه محافظ

1. کنترل کننده قدرت تایریستور با عبور صفر

2. سوئیچ محافظ گرمایش هوا

3. سوئیچ محافظت از فشار بیش از حد کمپرسور

4فشار بیش از حد کمپرسور و سوئیچ حفاظت از جریان بیش از حد

5. سوئیچ حفاظت از از دست دادن فاز

6. هيچ محافظ اضافه بار فيوز وجود نداره

7. سوئیچ حفاظت از کمبود آب مخزن آب

8بیمه سریع گرمایش و رطوبت

ولتاژ استفاده

220 ولت±10٪ 50 هرتز

قدرت

7KW

محیط مجاز

0 ~ 30°C

محیط تضمین شده عملکرد

5 ~ 25°C

کلاه پیچ

سوراخ آزمایشی Ø50 میلی متری در سمت چپ بدن هواپیما با کلاه پیچ 1 مجموعه

پارچه های غیر بافته

نمونه آزمایشی از پارچه غیر بافته 3 تکه

مشخصات

در هنگام سفارش یک کپی ارائه دهید

راهنما

راهنمای دستگاه
